EJA压力/差压变送器

    　　　　
  • 大    类:
    • 　　　　
  • 小    类:
  • 产品名称: EJA压力/差压变送器
  • 产品型号: EJA110A/430A/530A
  • 品牌厂商:
    • 　　　


EJA变送器系列
产品简介
智能变送器是日本横河电机株式会社九十年代中期最新推出的产品，率先采用真正的数字化传感器—单晶硅谐振式传感器，开创了变送器的新时代，产品具有更高的精度、稳定性、可靠性，自推向市场，深受各界好评。为迎接现场总线时代的来临，我们已推出经基金会测试认证的符合FF 标准的现场总线变送器。
先进的工作原理
采用微电子加工技术（MEMS)在一个单晶硅芯片表面的中心和边缘制作 两个形状、尺寸、材质完全一致的Ｈ形状的谐振梁，谐振梁在自激振荡 回路中作高频振荡（如图1）。 单晶硅片的上下表面受到的压力不等时，将产生形变，导致中心谐振梁 因压缩力而频率减小，边缘谐振因受拉伸力而频率增加（如图２）。 两频率之差信号直接送到CPU进行数据处理，然后 （１）经D/A转换成4-20mA输出信号，通讯时叠加Brain或Hart数字信号； （２）直接输出符合现场总线（Fieldbus Foundation TM）标准的数字信号。

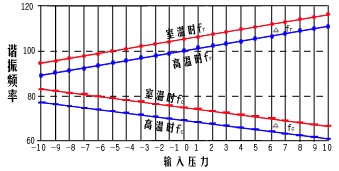

                     图２　谐振式传感器频率输出


                 图1　硅谐振梁的结构
优异的性能
静压影响忽略不计
    当加有静压（工作压力）时，两形状、尺寸、材质完全一致的谐振梁形变相同， 故频率变化也一致，故偏差自动清除（公式和图类似温度影响）。
单向过压特性优异

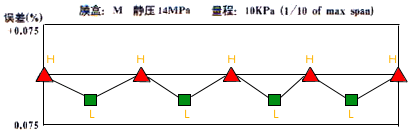

    接液膜片与膜盒本体采用独创的波纹加工技术，使外部压力增大到某一数值时， 接液膜片能与本体完全接触，硅油传递给传感器的压力不再随外力的增加而增 加，从而达到对传感器的保护作用。（图4）、（图5）所示为ＥＪＡ过压特性。

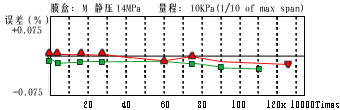

                                图5　对于过压的长期稳定性

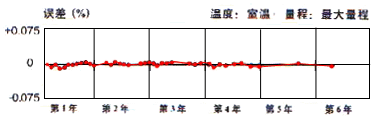

                                    图6　长期稳定性

安装灵活使用方便

安装灵活

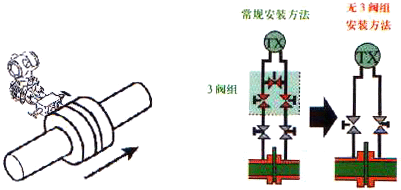

可无需支架，直接安装（如图7）；
常规使用，无需三阀组（如图8）。


组态灵活方便
可通过计算机或手操器对变送器组态，也可通过变送器上的量程设置按钮和调零按钮，进行现场调整（如图9）。


EJA110A差压变送器
EJA110A差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJA110A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA120A微差压变送器
EJA120A微差压变送器用于测量微小差压，然后将其转变成4-20mADC的电流信号输出。EJA120A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA130A高静压差压变送器
EJA130A高静压差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJA130A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA210A和EJA220A法兰安装式差压变送器
EJA210A和EJA220A法兰安装式差压变送器用于测量含有固体和沉淀性液体和蒸汽的液位和密度，然后将其转变成4-20mADC的电流信号输出。EJA210A和EJA220A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA310A绝对压力变送器
EJA210A和EJA220A法兰安装式差压变送器用于测量含有固体和沉淀性液体和蒸汽的液位和密度，然后将其转变成4-20mADC的电流信号输出。EJA210A和EJA220A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA430A压力变送器
EJA430A压力变送器用于测量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA430A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA440A高压力变送器
EJA440A高压力变送器用于测量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA430A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA510A绝对压力变送器和EJA530A压力变送器
EJA510A绝对压力变送器和EJA530A压力变送器用于测量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA510A和EJA530A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA115微小流量变送器是带内藏孔板的差压变送器，特别适合微小流量测量。输出与所测流量相对应的4-20mADC信号。内藏孔板有六种内径，范围从0.508mm到6.350mm。选择不同测量量程的差压变送器和不同内径的内藏孔板，就可进行大范围的微小流量测量。　EJA115也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA118W、EJA118N和EJA118Y隔膜密封式差压变送器
密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。EJA118W、EJA118N和EJA118Y隔膜密封式差压变送器用来测量气体、液体和蒸汽的流量、液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJA118W、EJA118N和EJA118Y也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

EJA438W、EJA438N隔膜密封式压力变送器
密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。EJA438W、EJA438N隔膜密封式压力变送器用来测量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA438W、EJA438N也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。


EJA115微小流量变送器
EJA213、EJA223卫生型液位变送器
EJA113W卫生型隔膜密封式差压变送器
EJA433W卫生型隔膜密封式压力变送器
卫生型变送器已成为日本食品机械厂的基准。按照“3-A卫生保健规格”和“IDF规格”建立结构，同时也考虑“食品卫生法第九条的规定(日本)”。过程借口采用IDF规格。

BT200手持智能终端
BT200手持智能终端是一种便携的终端，它与采用BRAIN通信协议的仪表一起使用，对其进行设定，更改，显示和打印参数（如牌号，输出方式，范围等），它与可监控输入/输出值和自诊断结果，设定恒定电流的输出和调零。当系统开动或维持操作时，只要把BT200接在4--20m通信信号线上或把它接在ESC（信号调节通信卡）上提供的接口上，就可使用BT200。

HART275手持智能终端
DP harp EJA 系列变送器可以通过HART通讯器对测量范围、阻尼常数等进行远程设置与监控，并且能对变送器进行自诊断。
