• 产品名称: 锥管流量计
• 产品型号:
• 品牌厂商:
　　　

V型锥流量计(V-cone flowmeter)是我公司在20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数（8×103≤Re≤5×107）范围内各种介质的流量。

概述
      以孔板、喷嘴和文丘里管为代表的差压式流量计已统领流量领域近百年。尽管人们从未间断对它们进行了大量的研究和改善工作，但是由于先天结构上的缺陷，其本身固有的一些缺点，至今没有得到很好的解决，实际应用效果也不理想。如：流出系数不稳定，线性差，重复性不高，从而影响到准确度不高。如孔板入口锐角这个关键部位易磨损，前部易积污，压力损失大，范围度（量程比）小，特别是十分苛刻的直管段要求在实际使用中很难满足。
      为克服上述这些不足，人们曾研制出1/4圆孔板、锥形入口孔板、偏心孔板、楔形孔板等诸多非标准节流件，试图解决这些问题。但是这些节流件同标准节流件一样都没有突破“流体中心收缩”这个模式。只是或多或少改善了局部某一个问题，并没有从根本上解决所有问题。
      塔型(形)流量计的出现，打破了沿袭近百年的结构模式，使得节流式差压仪表产生了“质的飞跃”。 塔型(形)流量计的重大突破在于“变流体在管道中心收缩为管道边壁收缩。”即利用同轴安装在管道中心V形锥体，近使流体从中心逐渐收缩到管道内边壁而流过V形锥体，通过测量该V形锥体前后的压差来求得流量。正是这个边壁收缩的结构，使其具有一系列其它差压仪表无法相比的优点，克服了以孔板为代表的传流差压仪表的诸多缺点，可以说这是流量仪表一场革命性的变化，从此揭开了差压式仪表崭新的一面。

优越的性能
具有良好的准确度（≤0.5%）和重复性（≤0.1%）。
具有较宽的量程比（10：1～15：1）。
对流体有整流功能，因此只需要极短的直管段（前1～3D后0～1D）。
具有自清洁功能，可测脏污和易结垢流体。
节流件关键（不含任何电子部件），因此耐高温、高压、耐腐蚀、不怕震动等。
可测流体的种类非常广泛（液、气、蒸汽），流量范围宽（从微小流量～到大流量），适应的管道（DN15～DN3000）。
（1）对流体的均速作用

      流体在管道中流动实际上是这样一种状态，当流体流动不受任何阻碍和干扰达到充公发展状态时，其速度分布为：越靠近管道中心流速越快，在中心处达到最快、越靠近管壁流速越慢，在管壁处接近零。大多数流量仪表测量流量涉及到流速时，由于无法改变这种快慢不均的状态，只能忽略管道中流速有快慢之分的实际情况而假设流速是均等的。而 塔型(形)流量计由于锥形体处在管道中心，它直接把流体从高速流动的中心部位分开，使流速快的流体分别向四周流速慢的流体靠拢并拉动它们混合一起流动，这种快慢混合的结果就是：原本流速快慢的差别消失了，流体变成了真正的均匀流动。流体流速被均匀化所带来的好处就是：测量信号真实反映了被测流体的实际值，并使得在低流速时 塔型(形)流量计前后仍能产生足够准确的差压，随着流速的降低，这种作用更加显著，而这种情况对于传统的差压式仪可能早已不能测量了（见图3）

(2)具有很强的抗干扰（旋涡流）能力

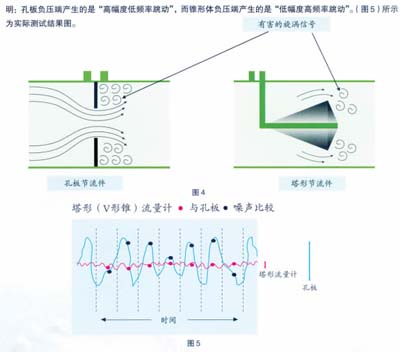

      大家都知道流体流动遇到阻挡物时会产生“旋涡流”，这就是著名的“卡曼旋涡”现象，涡街流量计就是基于这个原理工作的。同样道理象孔板、锥开体等节流件在管道中也是阻挡物，在节流件后部除了产生静压力外必然也会产生旋涡流。然面这个旋涡流对于涡街流量计来讲是有用的信号对于差压式仪表来讲却是有寄存器的干扰，见（图4）。这个干扰在节流件下流（负压端）会产生“信号跳动“现象，它会严重干扰正常信号的测量。塔形的结构是边壁节流，节流件后部产生干扰流的分布是等量相反（对称分布）而相互抵消，因此使干扰程度大大减轻。而孔板等传统节流件是中心节流，产生的干扰流方向直接指向取压口，严重干扰了测量信号，特别是小流量时干扰甚至大于测量信号而无法正常工作。经过大量的试验和科学检测证明：

（3）对流体的整流功能

      绝大多数流量仪表要求足够长的前后直管段，目的就是为了使流体流动状态成为充分发展管流以复现实验条件下的流动状态。然而这种苛刻的要求常常由于复杂的现场（如各种阀门、弯头、缩径、扩径、泵等）而不能满足，所带来的结果必然是测量误差的增大。因此，绝大多数流量仪表很难在不满足直管段条件下取得准确的测量值。
而 塔型(形)流量计却不同，由于它边避节流的特殊结构，使得流体在遇到V形节流件时，被强迫按照“管壁与节流件之间由宽逐渐变窄的狭长通道”内流动，该通道可以等效为一个管式整流器，经过这个通道后，各种干扰流的变化为：不规范流动——被迫在规定的通道流动——变成规范流动。因此它能够对上游处因各种外界因素引起的不规则的流动畸变自动进行矫正整流，从而使达到测量区的流动形成了规则的流动。因此只需极短的直管段也能取得准确的测量值，由此大大减轻了用户的工作量和投资，这是大多数流量仪表无法相比拟的。

 (4)节流件耐磨损的特点
      我们都知道节流式差压仪表的测量精度是靠它的“几何尺寸”保证的，这一点塔形与孔板是一样的。但是由于孔板测量关键部位易磨损，它的测量误差随着使用时间在缓慢变大。而从 塔型(形)流量计的节流件结构可以看出：其关键的节流边缘是处在节流件后部的钝角，并顺着流体方向。当流体流过节流件表面和管壁间的通道时，会形成“边界层效应”，该效应会使流体到达测量部位前，逐渐离开了节流边缘一个微小的距离，这样就使被测流体不与节流件关键部位接触，因此就不可能有磨损情况发生，其关键部位的几何尺寸（β值）就能保持长期不变。所以不用重复标定也能长期稳定工作。（图9）

(5)自清洁功能
      如前所述，由于流体在靠近管壁处的流速变慢极容易使脏污物等沉淀或附着在管壁上，对于孔板等传统差压仪表还会在前面堆积。那么流体在塔形流量计流动时会是一种怎样的情况？当流体进入测量管并流过节流件四周的通道时，由于该通道是管壁与节流件间形成的由宽逐渐变窄的通道，它博士流体流动速度高于管道其他部位并逐渐加快，在到达节流件测量的关键部位时流速最快，从而对管壁、节流件表面附近形成了吹扫冲刷作用，所有脏污杂物不可能在这里停留或附着，所以不会产生脏污的积垢，更不存积垢死角。 塔型(形)流量计这一独特的吹扫式设计，决定了它用在高炉煤气、焦炉煤气等脏污流体测量中，不会使粉尘、焦油等脏物在节流件和管壁附近堆积，附着及堵塞取压孔。（图10）

(6)强大防堵功能的专利技术
      上述介绍的塔形流量计的自清洁功能，当流体属于特脏型或含有大量粉尘杂质时，常规的V 型(形)流量计有时也不能彻底解决，国内外实际使用中，时有发生因堵塞取压孔而导致测量失败的事例。
      为此飞龙公司经过一年多的试验已于去年研制成功三项具有中国独立知识产权的专利技术产品：
      具有可控加热的 塔型(形)流量计；
      具有喷涂特殊材料涂层的 塔型(形)流量计；
      具有多孔取压的 塔型(形)流量计；
      专用于高炉、焦炉煤气等特脏污流体流量的测量。加油极强的防堵功能，该产品目前在国内国际都处于领先地位。已出口“南非MITTAL STEEL NEWSASTLE 2号焦炉”项目。

 （7）在设计计算上比标准节流件准确
      对这个问题下面以计算孔板为例来说明。
      在孔板计算中用户必须把管道直径“D”值提供给计算者，D参数是设计孔板的一个重要数据，因此标准中对它有严格的规定：要求在节流件前（0～0.5）D长度上，至少取3个截面测出12个数据，然后取其平均值作为D值来计算孔板。然而这个规定在实际中很难做到，因为大多数情况都是在原有的工艺管道上后安装 塔型(形)流量计，不可能为了测量D值而停车割开管道，大多数习惯上都是以公称直径报给设计者（除非连同直管段一道购买加工）。我们知道管道的尺寸通常是以公称值来标注的，而钢管产品是按外径和壁厚系列组织生产的。不同的壁厚可以导致同一系列的钢管直径相差最大达十毫米之多，以这样不准确D值来计算节流件，其结果就是“假值真算”，再高级的计算软件算出来结果也是不会准确的。
      塔型(形)流量计，是把测量管和连接法兰整体焊接在一起的一个产品，虽然D值的要求也很严格，但是这个工作是由仪表制造厂家来做的。测量管是在制造厂进行准确测量或者进行机械加工来达到所要求数值，根本不需要用户再为管道的D值是否精确而为难，用户只要把管道的壁厚系列提供给仪表厂以便选配同系列的测量管就可以。由于塔形流量可以把D值控制的非常精确，从而避免了孔板等差压式仪表因D值不准确而带来的计算上的误差。

(8)压力损失小
       塔型(形)流量计的结构特点是流线型节流件，采用“逐渐节流方式”工作，完全不同于孔板等传统差压式仪表“突然节流”的工作方式，所以它的压力损失小，约是孔板的1/3。因此对于那些“低压力、大流量”流体测量来讲，比传统差压式仪表有很大的优越性。
(9)流量计的检定
      流量计的检定执行中华人民共和国检定规程：JJG640-1994“差压式流量计检定规程”。

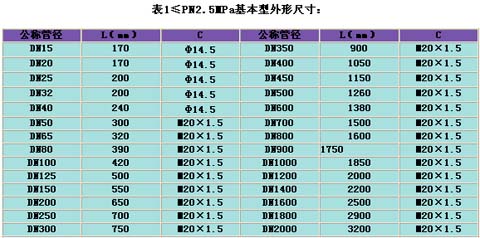

技术指标及应用范围

准确度：±0.5%
重复性：±0.1%
量程比：10:1~15:1
直管段要求：上游1～3D  下游0～1D
雷诺数：8000～1×107
适用管径：DN15～DN3000
温度：－50℃～550℃
公称压力：0～30MPa

可测介质：
气体
煤气（焦炉煤气、高炉煤气、发生炉煤气等）
天然气，包括含湿量5％以上的天然气
各种碳氢化合物气体
各种气体，如氢、氦、氩、氧、氮等空气，包括含水、含其它尘埃的空气
烟道气

蒸汽
饱和蒸气
过热蒸汽

液体
油类、燃料油、含水乳化油等
水，包括纯净水、污水
各种水溶液，包括盐、碱水溶液
含油、含沙的水
其它化工液体
